PWS 3.3 genX

PWS 3.3 genX to połączenie przenośnego standardu roboczego klasy 0,05% i zgodnego z normą IEC 61000-4-30 analizatora jakości zasilania klasy A z 4 kanałami napięciowymi (U1, U2, U3, UN, UPE) i 4 kanałami prądowymi (bezpośrednio: I1, I2, I3 i za pomocą cęgowego przekładnika prądowego: IN / IPE Prąd neutralny / Prąd ochronny uziemienia).
Modułowa koncepcja PWS 3.3 genX umożliwia rozszerzenie zakresu pomiaru prądu stałego z 12 A do 120 A, a dodanie akumulatora utrzymuje działanie urządzenia w przypadku przerw w napięciu zasilania.

PWS 3.3 genX - Dane Techniczne

Zasilanie Pomocnicze: Zasilanie może być pobierane z toru zasilania pomocniczego lub obwodu pomiarowego, w następujących zakresach:

  • Napięcie przemienne (AC): 46 VACmin300 VACmax, 47 Hz63 Hz

  • Napięcie stałe (DC): 65 VDCmin423 VDCmax

  • Ochrona (Protection): Do 440 VACmax

Pobór Mocy:

  • Jednostka podstawowa (Basic unit): Maksymalnie 20 VA

  • Z modułem I.3 120A: Dodatkowe 10 VA

  • Z modułem bateryjnym (ładowanie): Dodatkowe 20 VA

Moduł Bateryjny:

  • Pojemność: 4000 mAh (20 x NiMH 1.2 V typu AA)

  • Czas podtrzymania pracy (Life keeping): Około 4 h

Obudowa:

  • Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

  • PWS 3.3 genX: Szerokość 320 mm x Wysokość 210 mm x Głębokość 66 mm

  • I.3 120A: Szerokość 320 mm x Wysokość 210 mm x Głębokość 56 mm

  • Bateria: Szerokość 320 mm x Wysokość 210 mm x Głębokość 29 mm

Waga:

  • PWS 3.3 genX: Około 2.5 kg

  • Moduł I.3 120: Około 1.5 kg

  • Moduł bateryjny: Około 1.0 kg

Temperatura Pracy:

  • 10 °C+50 °C

Temperatura Przechowywania:

  • 20 °C+60 °C

Wilgotność Względna:

  • 85% przy temperaturze otoczenia (Ta) 21°C

  • 95% przy temperaturze otoczenia (Ta) 25°C, przez 30 dni w roku (rozłożone w czasie).



PWS 3.3 genX



PWS 3.3 genX

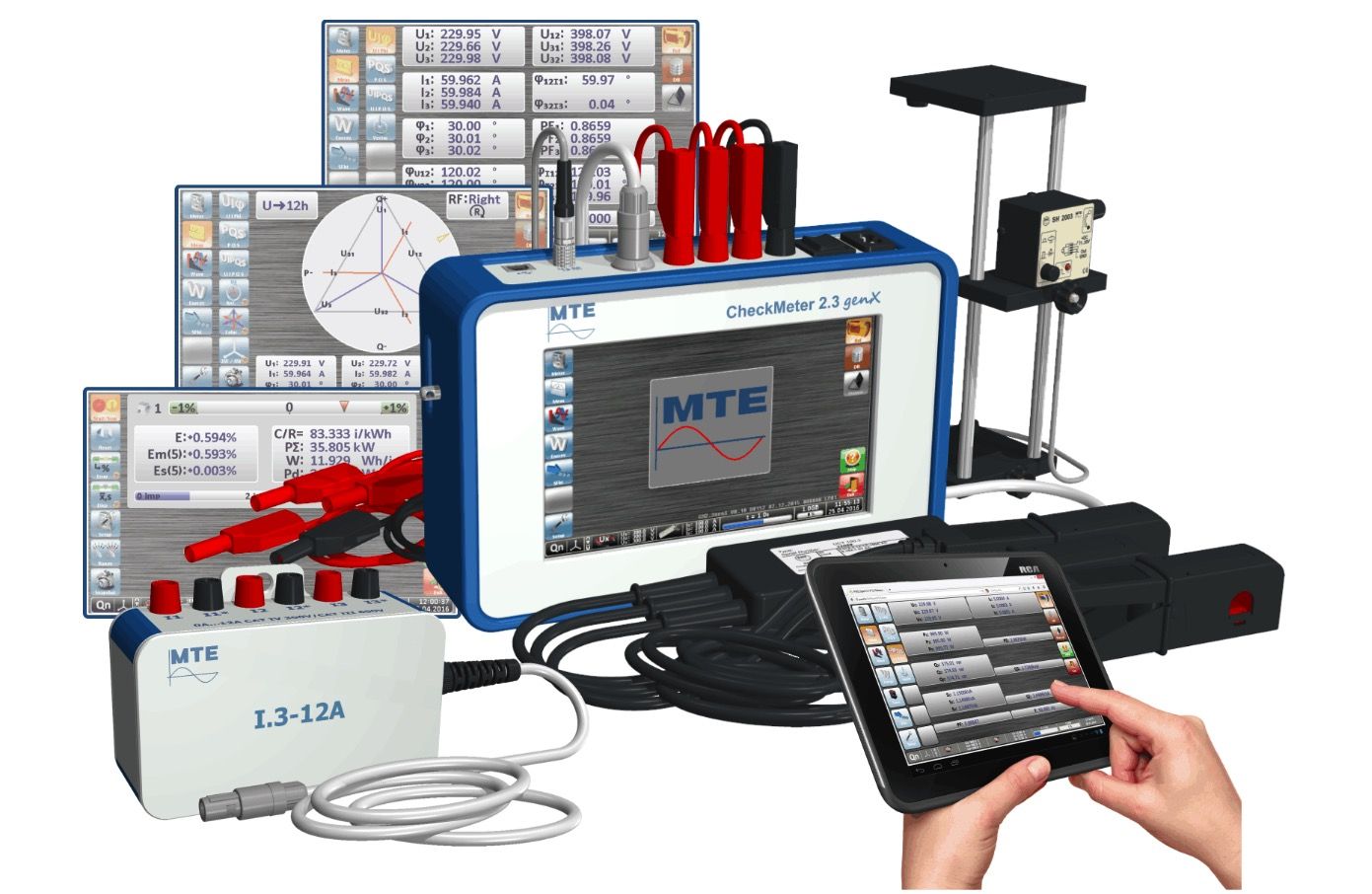

CheckMeter 2.3 genX

CheckMeter 2.3 genX Portable Working Standard to trójfazowe, przenośne elektroniczne urządzenie do testowania liczników klasy dokładności 0.2. Jest ono przeznaczone do wykonywania badań zarówno liczników jedno-, jak i trójfazowych w warunkach terenowych (on-site).

Nowość: Konfiguracja Jednofazowa

NOWOŚĆ: W przypadku testowania wyłącznie liczników jednofazowych, istnieje możliwość zamówienia urządzenia CheckMeter 2.3 genX ze specjalnie dostosowanym jednofazowym interfejsem użytkownika oraz jednofazowymi cęgami prądowymi 120A. Ta opcja ma na celu znaczne uproszczenie obsługi urządzenia w aplikacjach jednofazowych.

Zasilanie Pomocnicze: Zasilanie wybieralne przełącznikiem z toru zasilania pomocniczego lub obwodu pomiarowego (U1-N), w następujących zakresach:

  • Napięcie przemienne (AC): 46 VACmin300 VACmax, 47 Hz63 Hz

  • Napięcie stałe (DC): 65 VDCmin423 VDCmax

  • Zabezpieczenie (Protection): Do 500 VACmax

Pobór Mocy:

  • Maksymalnie 11 W/20 VA

Obudowa:

  • Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

  • Szerokość 230 mm x Wysokość 159 mm x Głębokość 58 mm (łącznie z osłoną gumową)

Waga:

  • Około 1.1 kg (łącznie z osłoną gumową)

Temperatura Pracy:

  • 10 °C+50 °C

Temperatura Przechowywania:

  • 20 °C+60 °C

Wilgotność Względna:

  • 85% przy temperaturze otoczenia (Ta) 21°C

  • 95% przy temperaturze otoczenia (Ta) 25°C, przez 30 dni w roku (rozłożone).



CheckMeter 2.3 genX





K2008

K2008 to trójfazowy komparator klasy dokładności 0.005 (co odpowiada 50 ppm), wyposażony w bezpośrednie wejścia napięciowe i prądowe. Został zaprojektowany z myślą o uniwersalnych zastosowaniach laboratoryjnych oraz testowych. Jego głównym przeznaczeniem jest sprawdzanie i wzorcowanie wzorców pomiarowych energii elektrycznej oraz mocy.

Dodatkowo, K2008 może być efektywnie zintegrowany z systemami testowymi do sprawdzania liczników energii lub wzorców odniesienia, zapewniając najwyższą precyzję pomiarów.

K2008 - Dane Techniczne

Zasilanie Pomocnicze:

  • Napięcie przemienne (AC): 88 VACmin264 VACmax/4763 Hz

  • Napięcie stałe (DC): 125 VDCmin373 VDCmax

Pobór Mocy:

  • Maksymalnie 40 VA

Obudowa:

  • Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

  • Szerokość 497 mm x Głębokość 222 mm x Wysokość 184 mm

Waga:

  • Około 11 kg

Temperatura Pracy:

  • 10 °C+50 °C

Temperatura Przechowywania:

  • 20 °C+60 °C

Wilgotność Względna:

  • 85% przy temperaturze otoczenia (Ta) 21°C

  • 95% przy temperaturze otoczenia (Ta) 25°C, przez 30 dni w roku (rozłożone)

K2008

K2008

K2008



PWS 2.3 genX

PWS 2.3 genX Portable Working Standard to trójfazowe, przenośne elektroniczne urządzenie do testowania liczników o klasie dokładności 0.1. Jest przeznaczone do przeprowadzania badań liczników energii elektrycznej, zarówno jedno-, jak i trójfazowych, bezpośrednio w miejscu ich instalacji (on-site).

Urządzenie PWS 2.3 genX umożliwia kompleksową weryfikację wszystkich parametrów instalacji licznikowej oraz związanych z nią obwodów pomiarowych.

PWS 2.3 genX - Dane Techniczne

Zasilanie Pomocnicze: Zasilanie może być pobierane z toru zasilania pomocniczego lub obwodu pomiarowego, w następujących zakresach:

  • Napięcie przemienne (AC): 46 VACmin300 VACmax, 47 Hz63 Hz

  • Napięcie stałe (DC): 65 VDCmin423 VDCmax

  • Zabezpieczenie (Protection): Do 440 VACmax

Zewnętrzne Zasilanie 12 V DC:

  • Napięcie stałe: 10 VDCmin14.4 VDCmax

Zakres Częstotliwości:

  • 47 Hz63 Hz

Pobór Mocy:

  • Maksymalnie 15 W/30 VA

Obudowa:

  • Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

  • Szerokość 308 mm x Wysokość 173 mm x Głębokość 70 mm

Waga:

  • Około 1.5 kg

Temperatura Pracy:

  • 10 °C+50 °C

Temperatura Przechowywania:

  • 20 °C+60 °C

Wilgotność Względna:

  • 85% przy temperaturze otoczenia (Ta) 21°C

  • 95% przy temperaturze otoczenia (Ta) 25°C, przez 30 dni w roku (rozłożone).

PWS 2.3 genX







PRS 600.3

PRS 600.3 to zaawansowane urządzenie, które łączy w sobie funkcjonalność trójfazowego przenośnego wzorca referencyjnego klasy dokładności 0.02 z analizatorem jakości zasilania zgodnym z normą IEC 61000-4-30 Klasa A. Urządzenie to wyposażono w 3 kanały napięciowe oraz 3 kanały prądowe.

PRS 600.3 posiada dwa 8.4-calowe kolorowe wyświetlacze TFT VGA, obsługiwane za pomocą technologii ekranu dotykowego.

PRS 600.3 - Dane Techniczne

Zasilanie Pomocnicze:

  • Napięcie przemienne (AC): 88 VACmin264 VACmax

Pobór Mocy:

  • Maksymalnie 85 VA

Obudowa:

  • Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

  • Szerokość 510 mm x Wysokość 182.5 mm x Głębokość 227.5 mm

Waga:

  • Około 10 kg

Temperatura Pracy:

  • 10 °C+50 °C

Temperatura Przechowywania:

  • 20 °C+60 °C

Wilgotność Względna:

  • 85% przy temperaturze otoczenia (Ta) 21°C

  • 95% przy temperaturze otoczenia (Ta) 25°C, przez 30 dni w roku (rozłożone).

PRS 600.3

PRS 600.3

PRS 600.3

CALPORT 300

CALPORT 300 to wzorzec referencyjny klasy dokładności 0.05, który jednocześnie pełni funkcję uniwersalnego systemu testowego. Jest on przeznaczony do kompleksowej analizy i uruchamiania wszystkich komponentów współczesnych instalacji pomiarowych (metering installation).

Oto dane techniczne urządzenia CALPORT 300, przetłumaczone z użyciem specjalistycznego słownictwa:

CALPORT 300 - Dane Techniczne

Napięcie Zasilania Pomocniczego:

  • 86264 V, 4765 Hz

Pobór Mocy:

  • Około 40 VA

Obudowa:

  • Obudowa z twardego tworzywa sztucznego (Hard plastic housing)

Wymiary:

  • Szerokość 450 mm x Wysokość 180 mm x Głębokość 300 mm

Waga:

  • Około 7 kg

Wpływ Napięcia Zasilania Pomocniczego na Wyniki Pomiarów:

  • 0.005% przy 10% zmianie napięcia

Temperatura Otoczenia:

  • 10°C+60°C

CALPORT 300

PWS 3.3

PWS 3.3 to urządzenie integrujące funkcjonalność trójfazowego przenośnego wzorca roboczego o klasie dokładności 0.05 lub 0.1 z analizatorem jakości zasilania zgodnym z normą IEC 61000-4-30 Klasa A. Urządzenie to wyposażono w 3 kanały napięciowe oraz 4 kanały prądowe.

PWS 3.3 - Dane Techniczne

Zasilanie Pomocnicze: Zasilanie może być pobierane z toru zasilania pomocniczego lub obwodu pomiarowego w zakresie:

  • Napięcie: 46 V300 V

  • Częstotliwość: 4763 Hz

Pobór Mocy:

  • Maksymalnie 50 VA

Bateria:

  • Czas podtrzymania pracy (Life keeping): 15 min

  • Czas ładowania (Recharging time): 2 h (Obciążenie: +10 VA)

Obudowa:

  • Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

  • Szerokość 307 mm x Wysokość 217 mm x Głębokość 80 mm (łącznie z osłoną gumową)

Waga:

  • Około 3.25 kg

Temperatura Pracy:

  • 10 °C+60 °C

Temperatura Przechowywania:

  • 20 °C+60 °C

Wilgotność Względna:

  • 85% przy temperaturze otoczenia (Ta) 21°C

  • 95% przy temperaturze otoczenia (Ta) 25°C, przez 30 dni w roku (rozłożone).

PWS 3.3



 PWS 3.3
