PTS 3.3 genX

PTS 3.3 genX to przenośny system testowy, który integruje w sobie trójfazowe źródło prądowo-napięciowe oraz trójfazowy elektroniczny wzorzec referencyjny klasy dokładności 0.05.

Charakterystyczne cechy PTS 3.3 genX to jego szeroki zakres pomiarowy, wysoka dokładność oraz duża odporność na niepożądane wpływy zewnętrzne.

PTS 3.3 genX - Dane Techniczne

Zasilanie Pomocnicze:

• Napięcie przemienne (AC): 88 VACmin​…264 VACmax​/47…63 Hz

• Zabezpieczenie (Protection): Automatyczne wyłączenie zasilania przy napięciu $>276\text{ VAC}$

Pobór Mocy:

• Maksymalnie 500 VA

Obudowa:

• Wykonana z twardego tworzywa sztucznego (Hard Plastic)

Wymiary:

• Szerokość: 470 mm

• Głębokość: 320 mm

• Wysokość: 253 mm

Waga:

• Około 23 kg

Temperatura Pracy:

• Od −10 °C do +50 °C

Temperatura Przechowywania:

• Od −20 °C do +60 °C

Wilgotność Względna:

• $\le 85\%$ przy temperaturze otoczenia (Ta) $\le 21\text{°C}$

• $\le 95\%$ przy temperaturze otoczenia (Ta) $\le 25\text{°C}$, przez 30 dni w roku (rozłożone w czasie).

PTS 2.3 genX

PTS 2.3 genX to przenośny system testowy, który integruje w sobie trójfazowe źródło prądowe oraz trójfazowy elektroniczny wzorzec referencyjny o klasie dokładności 0.1.

Charakterystyczne cechy PTS 2.3 genX to jego szeroki zakres pomiarowy, wysoka dokładność oraz znaczna odporność na niepożądane wpływy zewnętrzne.

PTS 2.3 genX - Dane Techniczne

Zasilanie Pomocnicze (Auxiliary Power Supply): Zasilanie może być pobierane z toru zasilania pomocniczego lub obwodu pomiarowego w zakresie:

• Napięcie przemienne (AC): 88 VACmin​…264 VACmax​

• Częstotliwość: 47…63 Hz

• Zabezpieczenie (Protection): Automatyczne wyłączenie zasilania przy napięciu $>276\text{ VAC}$.

Pobór Mocy (Power Consumption):

• Maksymalnie 400 VA.

Obudowa (Housing):

• Wykonana z twardego tworzywa sztucznego (Hard Plastic).

Wymiary (Dimensions):

• Szerokość: 450 mm

• Głębokość: 297 mm

• Wysokość: 188 mm (łącznie z gumową osłoną).

Waga (Weight):

• Około 14.5 kg.

Temperatura Pracy (Operation Temperature):

• Od −10 °C do +50 °C.

Temperatura Przechowywania (Storage Temperature):

• Od −20 °C do +60 °C.

Wilgotność Względna (Relative Humidity):

• $\le 85\%$ przy temperaturze otoczenia (Ta) $\le 21\text{°C}$.

• $\le 95\%$ przy temperaturze otoczenia (Ta) $\le 25\text{°C}$, przez 30 dni w roku (rozłożone w czasie)

PTS 400.3 PLUS

Przenośny, w pełni automatyczny system testowy PTS 400.3 PLUS składa się z dwóch niezależnych modułów:

• Wysoce dokładnego wzorca referencyjnego PRS 600.3 o klasie dokładności 0.02.

• Programowalnego źródła zasilania PPS 400.3, dostępnego w dwóch wersjach: do 12 A lub do 120 A.

PPS 400.3 (moduł PTS 400.3 PLUS)

Napięcie Zasilania:

• 88 V…280 V, 45…65 Hz

Pobór Mocy:

• Wersja 12 A: Maksymalnie 300 VA

• Wersja 120 A: Maksymalnie 500 VA

Obudowa:

• Metalowa, z gumową ochroną

Wymiary:

• Szerokość x Wysokość x Głębokość: 520 mm x 195 mm x 280 mm

Waga:

• Wersja 12 A: Około 15.2 kg

• Wersja 120 A: Około 18.4 kg

Temperatura Otoczenia:

• Pracy: $-10\text{ °C}\cdots +50\text{ °C}$

• Pełna specyfikacja: $+10\text{ °C}\cdots +40\text{ °C}$ (prawdopodobnie w tym zakresie gwarantowane są najwyższe parametry)

Wpływ Napięcia Zasilania Pomocniczego na Wyniki Pomiarów:

• $\le 0.005\%$ przy 10% zmianie napięcia zasilania.

Zakres Częstotliwości:

• 45…400 Hz

Rozdzielczość Częstotliwości:

• 0.01 Hz

Zakres Kąta Fazowego:

• $-180\text{°}\cdots +180\text{°}$

Rozdzielczość Kąta Fazowego:

• 0.01°

Błąd Kąta Fazowego:

• $\le 0.1\text{°}$

PRS 600.3 - Dane Techniczne

Poniżej znajdziesz specjalistyczne dane techniczne dla urządzenia PRS 600.3:

• Zasilanie Pomocnicze:

  • Zakres napięcia: 88 VACmin​…264 VACmax​

• Pobór Mocy:

  • Maksymalnie 85 VA

• Obudowa:

  • Wykonana z twardego tworzywa sztucznego (Hard Plastic)

• Wymiary:

  • Szerokość (W): 510 mm

  • Wysokość (H): 182.5 mm

  • Głębokość (D): 227.5 mm

• Waga:

  • Około 10 kg

• Temperatura Pracy:

  • Od −10 °C do +50 °C

• Temperatura Przechowywania:

  • Od −20 °C do +60 °C

• Wilgotność Względna:

  • $\le 85\%$ przy temperaturze otoczenia (Ta) $\le 21\text{°C}$

  • $\le 95\%$ przy temperaturze otoczenia (Ta) $\le 25\text{°C}$, przez 30 dni w roku (rozłożone w czasie)

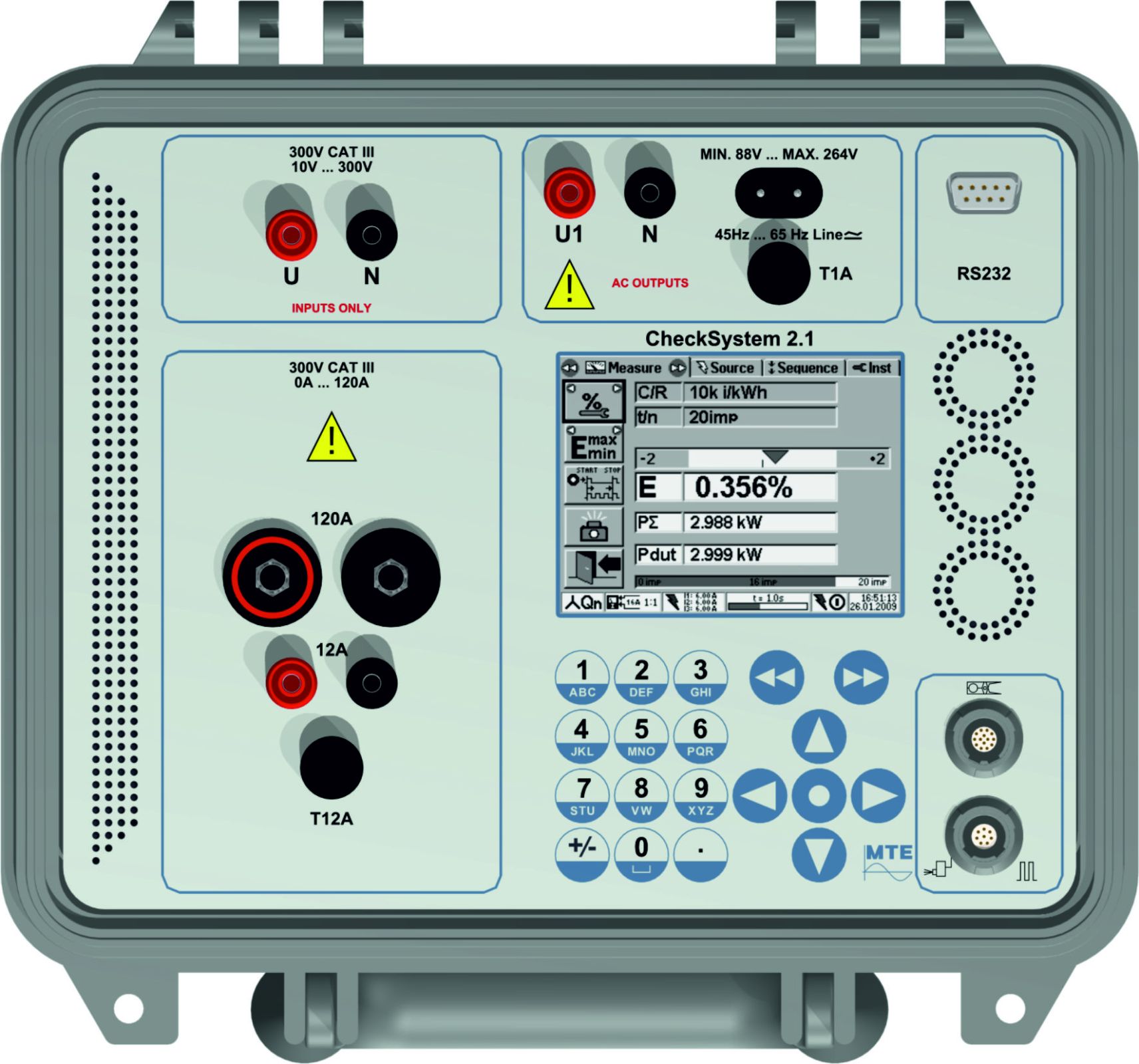

CheckSystem 2.1

CheckSystem 2.1 to przenośny system testowy, który integruje w sobie jednofazowe źródło prądowe o wydajności do 120 A oraz jednofazowy elektroniczny wzorzec referencyjny dostępny w klasie dokładności 0.2.

CheckSystem 2.1 - Dane Techniczne

Poniżej przedstawiamy szczegółowe dane techniczne dla urządzenia CheckSystem 2.1, z zastosowaniem terminologii specjalistycznej:

• Zasilanie Pomocnicze (Auxiliary Power Supply): Zasilanie może być pobierane z toru zasilania pomocniczego lub bezpośrednio z obwodu pomiarowego w następujących zakresach:

  • Napięcie przemienne (AC): 88 VACmin​…264 VACmax​, 47…63 Hz

  • Napięcie stałe (DC): 125 VDCmin​…372 VDCmax​

  • Zabezpieczenie (Protection): Do 440 VACmax​

• Napięcia (Voltages):

  • Tryb pracy (Operation): 10 V…300 V

  • Synchronizacja (Synchronisation): 10 V…300 V

• Pobór Mocy (Power Consumption):

  • Maksymalnie 150 VA

• Obudowa (Housing):

  • Wykonana z twardego tworzywa sztucznego (Hard Plastic)

• Wymiary (Dimensions):

  • Szerokość (W): 273 mm

  • Wysokość (H): 247 mm

  • Głębokość (D): 178 mm

• Waga (Weight):

  • Około 5.6 kg

• Temperatura Pracy (Operation Temperature):

  • Od −10 °C do +50 °C

• Temperatura Przechowywania (Storage Temperature):

  • Od −20 °C do +60 °C

• Wilgotność Względna (Relative Humidity):

  • $\le 85\%$ przy temperaturze otoczenia (Ta) $\le 21\text{°C}$

  • $\le 95\%$ przy temperaturze otoczenia (Ta) $\le 25\text{°C}$, przez 30 dni w roku (rozłożone).

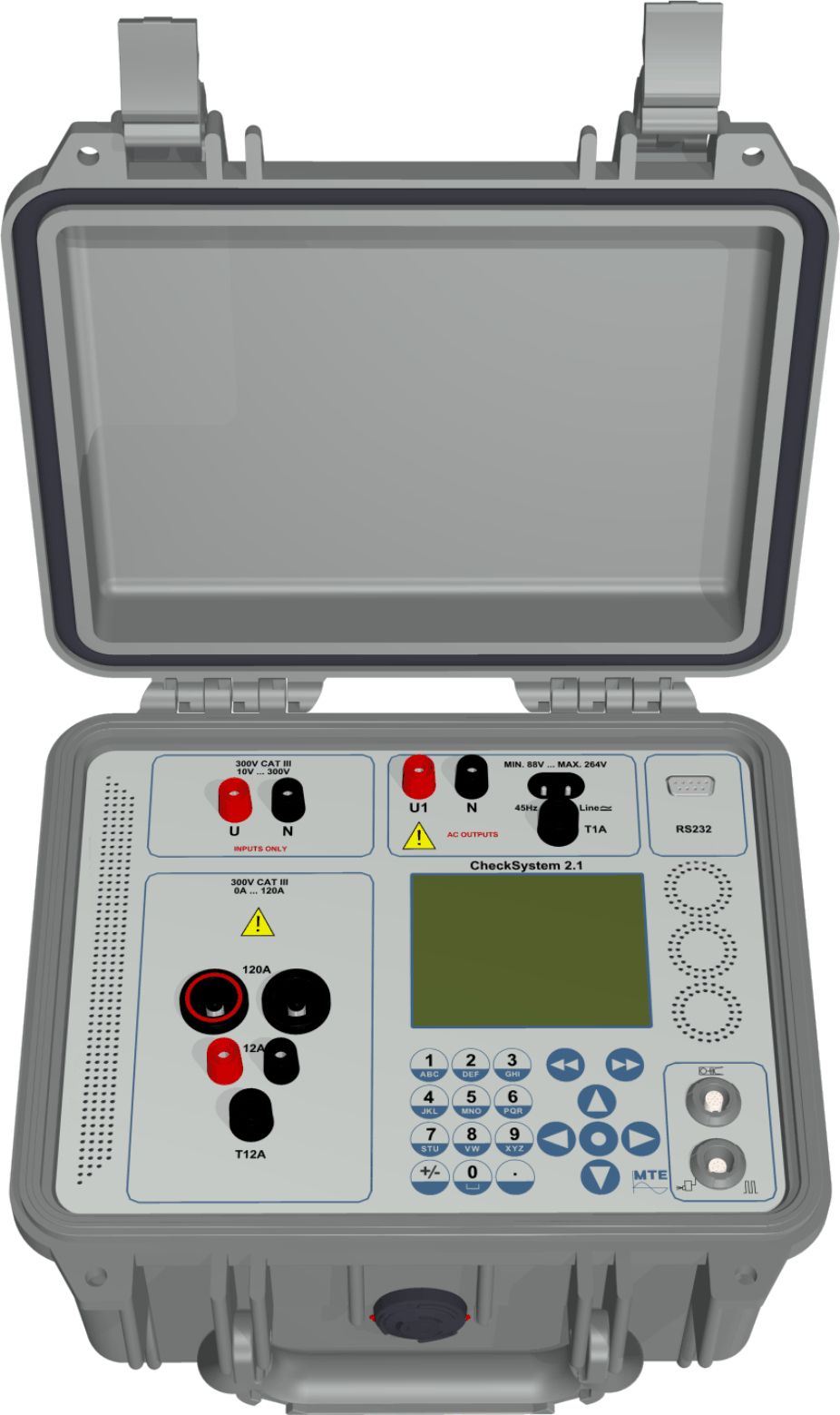

CheckSystem 2.1 S

CheckSystem 2.1 S to przenośny system testowy składający się ze zintegrowanego, jednofazowego źródła prądowego o wydajności 120 A oraz jednofazowego elektronicznego wzorca odniesienia dostępnego w klasie dokładności 0,05.

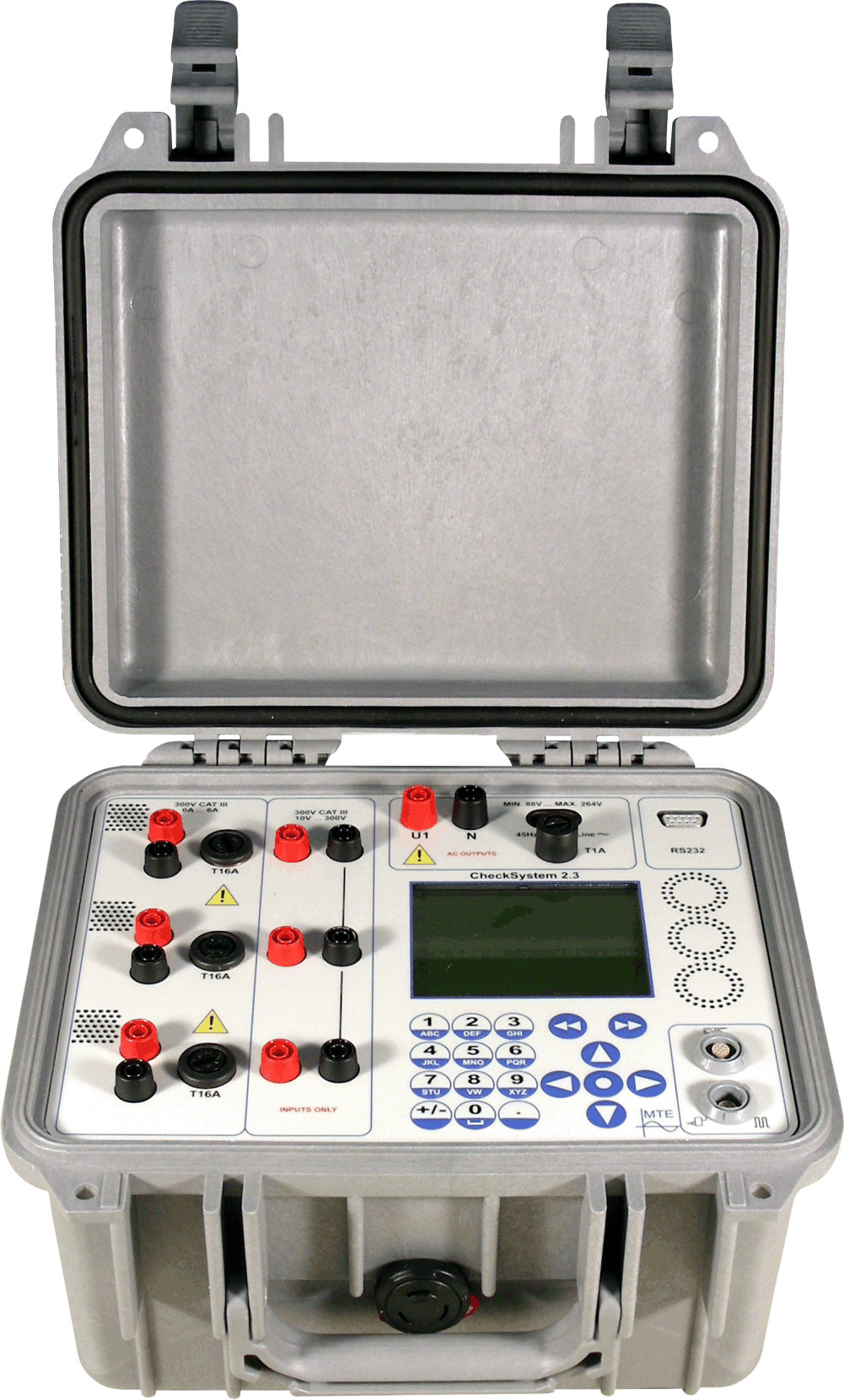

CheckSystem 2.3

CheckSystem 2.3 to przenośny system testowy składający się ze zintegrowanego, trójfazowego elektronicznego wzorca odniesienia klasy dokładności 0,2 oraz źródła prądowego o wydajności do 16 A.

Dane Techniczne CheckSystem 2.3

Pomocnicze zasilanie:



• Zasilanie może być pobierane z zasilania pomocniczego lub z obwodu pomiarowego w zakresie:

Prąd zmienny (AC):

• od 88 VAC (minimum) do 264 VAC (maksimum) / 47 do 63 Hz

Prąd stały (DC):

• od 125 VDC (minimum) do 372 VDC (maksimum)

Ochrona:

• do 440 VAC (maksimum)

Napięcia - Praca:

• od 10 V do 300 V

Napięcia - Synchronizacja:

• od 10 V do 300 V

Pobór mocy:

• maksymalnie 150 VA

Obudowa:

• Twarde tworzywo sztuczne

Wymiary:

• (szerokość x wysokość x głębokość) 273 x 247 x 178 mm

Waga:

• około 6,2 kg

Temperatura pracy:

• od -10 °C do +50 °C

Temperatura przechowywania:

• od -20 °C do +60 °C

Wilgotność względna:

• ≤ 85% przy temperaturze otoczenia (Ta) ≤ 21°C

• ≤ 95% przy temperaturze otoczenia (Ta) ≤ 25°C, przez 30 dni w roku (rozłożone w czasie
