PPS 3.3 genX

PPS 3.3 genX to wydajne i przenośne, trójfazowe źródło prądowo-napięciowe. Wszystkie wartości testowe są generowane w sposób całkowicie syntetyczny, charakteryzując się wysokim stopniem dokładności i stabilności.

PPS 3.3 genX - Dane Techniczne

Zasilanie Pomocnicze:

• Napięcie przemienne (AC): 88 VACmin​…264 VACmax​/47…63 Hz

• Zabezpieczenie (Protection): Wyłączenie zasilania przy napięciu $>276\text{ VAC}$

Pobór Mocy:

• Maksymalnie 500 VA

Obudowa:

• Twarde tworzywo sztuczne (Hard Plastic)

Wymiary:

• Szerokość 470 mm x Głębokość  320 mm x Wysokość 253 mm

Waga:

• Około 23 kg

Temperatura Pracy:

• $-10\text{ °C}\cdots +50\text{ °C}$

Temperatura Przechowywania:

• $-20\text{ °C}\cdots +60\text{ °C}$

Wilgotność Względna:

• $\le 85\%$ przy temperaturze otoczenia (Ta) $\le 21\text{°C}$

• $\le 95\%$ przy temperaturze otoczenia (Ta) $\le 25\text{°C}$, przez 30 dni w roku (rozłożone).

PPS 400.3

PPS 400.3 to wydajne i przenośne, trójfazowe źródło prądowo-napięciowe. Wszystkie wartości testowe są generowane w sposób całkowicie syntetyczny, charakteryzując się wysokim stopniem dokładności i stabilności.

Z uwagi na zróżnicowane wymagania klientów, źródło to jest dostępne w dwóch wersjach:

1. Dla zasilania liczników przekładnikowych (transformer meters) z maksymalnym prądem do 12 A.

2. Jako źródło o szerszym zakresie prądowym, do 120 A.

PPS 400.3 - Dane Techniczne

Napięcie Zasilania (Supply Voltage):

• 88 V…280 V, 45…65 Hz

Pobór Mocy (Power Consumption):

• Wersja 12 A: Maksymalnie 300 VA

• Wersja 120 A: Maksymalnie 500 VA

Obudowa (Housing):

• Metalowa, z gumową ochroną

Wymiary (Dimensions):

• Szerokość x Wysokość x Głębokość: 520 mm x 195 mm x 365 mm

Waga (Weight):

• Wersja 12 A: Około 20.5 kg

• Wersja 120 A: Około 23.5 kg

Temperatura Otoczenia (Ambient Temperature):

• $-10\text{ °C}\cdots +50\text{ °C}/+10\text{ °C}\cdots +40\text{ °C}$

Wpływ Napięcia Zasilania Pomocniczego na Wyniki Pomiarów (Influence of auxiliary voltage on the measuring results):

• $\le 0.005\%$ przy 10% zmianie napięcia

Zakres Częstotliwości (Frequency Range):

• 45…400 Hz

Rozdzielczość Częstotliwości (Frequency Resolution):

• 0.01 Hz

Zakres Kąta Fazowego (Phase Angle Range):

• $-180\text{°}\cdots +180\text{°}$

Rozdzielczość Kąta Fazowego (Phase Angle Resolution):

• 0.01°

Błąd Kąta Fazowego (Phase Angle Error):

• $\le 0.1\text{°}$

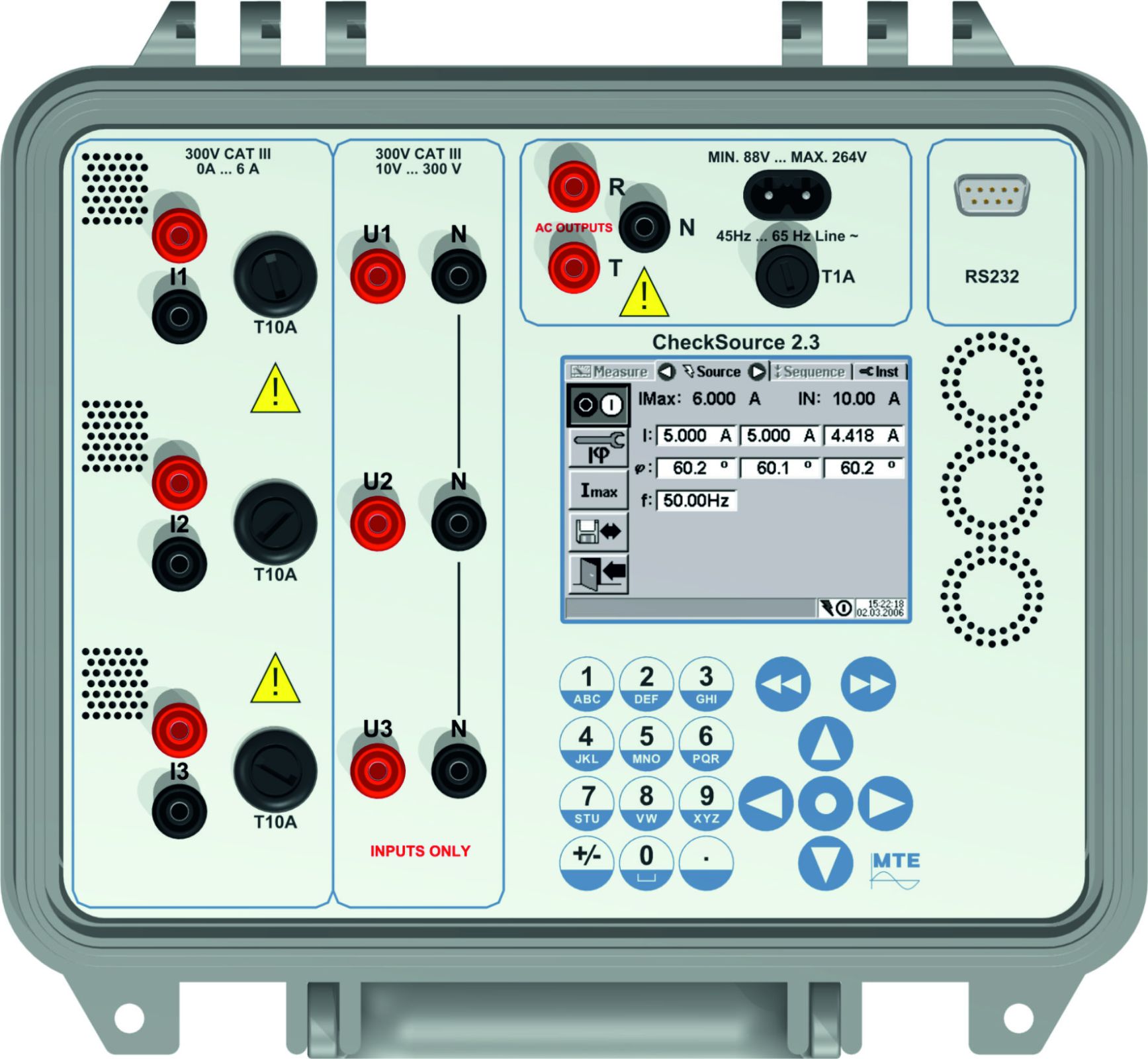

CheckSource 2.3

CheckSource 2.3 to trójfazowe źródło prądu, zdolne do generowania prądów o wartości do 6 A. Prądy testowe są generowane z tą samą częstotliwością oraz zdefiniowanym przez użytkownika przesunięciem fazowym w stosunku do napięć podawanych na wejścia napięciowe (tzw. obciążenie fantomowe). Alternatywnie, prądy testowe mogą być również generowane z częstotliwością określoną przez użytkownika.

CheckSource 2.3 - Dane Techniczne

Zasilanie (Power Supply):

• Tryb pracy (Operation): 88 VAC/DCmin​…264 VAC/DCmax​

• Zabezpieczenie (Protection): 88 VAC/DCmin​…440 VAC/DCmax​

Pobór Mocy (Power Consumption):

• Typowy (typical): $\le 50\text{ VA}$

• Maksymalny (maximum): $\le 65\text{ VA}$

Obudowa (Housing):

• Twarda obudowa z tworzywa sztucznego (Hard plastic housing)

Wymiary (W x H x D):

• 273 mm x 178 mm x 247 mm (obudowa zamknięta)

Waga (Weight):

• $\le 5\text{ kg}$ (bez akcesoriów)

Synchronizacja Napięć (Voltages Synchronization):

• 10/17 V…300/520 V

Temperatura (Temperature):

• Pracy (Operation): $-10\text{°C}\cdots +50\text{°C}$

• Przechowywania (Storage): $-20\text{°C}\cdots +60\text{°C}$

Częstotliwość Pracy (Operation Frequency):

• 45 Hz…65 Hz
