ADAPTERY TESTOWE

Wzorcowanie liczników energii elektrycznej w stacjach ładowania pojazdów (EVSE)

W dobie dynamicznego rozwoju infrastruktury ładowania, precyzja rozliczeń staje się kluczowym wyzwaniem. W Enertest dostarczamy profesjonalne adaptery testowe, które umożliwiają dokładne wzorcowanie i kontrolę liczników energii zamontowanych bezpośrednio w punktach ładowania pojazdów elektrycznych (EVSE).

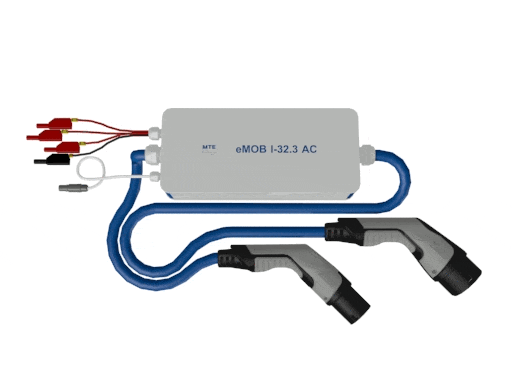

                eMOB I-32.3 AC

Adaptery testowe eMOB I-32.3 AC w wersji z kablem (Cable Type 2) oraz gniazdem (Outlet Type 2) służą do przeprowadzania pełnej diagnostyki stacji ładowania pojazdów elektrycznych prądu przemiennego (AC).

Urządzenia pracują w bezpośrednim połączeniu z przenośnymi wzorcami kontrolnymi MTE:

• PWS 2.3 genX
• PWS 3.3 genX
• CheckMeter 2.3 genX

Konfiguracja ta umożliwia realizację kompleksowych testów on-site. Adapter pozwala na bezpieczne podłączenie aparatury pomiarowej do punktu ładowania, symulację obecności pojazdu oraz weryfikację dokładności liczników wbudowanych w infrastrukturę EVSE.

Dane techniczne:

Zastosowanie:

• Weryfikacja dokładności pomiaru energii w warunkach rzeczywistych.
• Testowanie wydajności i bezpieczeństwa stacji ładowania AC.
• Pełna mobilność dzięki zasilaniu z urządzenia nadrzędnego (brak konieczności zewnętrznego źródła zasilania).

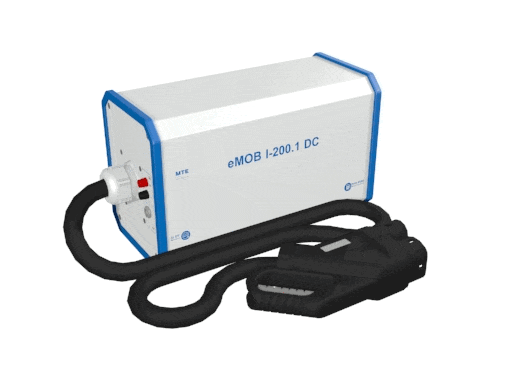

eMOB I-200.1 DC

Adapter testowy eMOB I-200.1 DC umożliwia przeprowadzanie kompleksowych testów terenowych (on-site) stacji ładowania pojazdów elektrycznych prądu stałego (DC).

Urządzenie współpracuje bezpośrednio z przenośnym wzorcem kontrolnym:

• PWS 3.3 genX

Zastosowanie adaptera pozwala na precyzyjną weryfikację metrologiczną szybkich ładowarek DC w warunkach operacyjnych. System umożliwia bezpieczne wpięcie się w obwód prądowy pomiędzy stacją a pojazdem, co jest niezbędne do dokładnego sprawdzenia liczników energii DC zainstalowanych w infrastrukturze EVSE.

Dane techniczne:

Zastosowanie i funkcjonalność:

• Testowanie systemów CCS: Pełna kompatybilność ze standardem CCS Typ 2 dla ładowania DC.
• Weryfikacja on-site: Możliwość przeprowadzenia wzorcowania i testów bez konieczności demontażu elementów stacji.
• Zasilanie z wzorca: Brak potrzeby korzystania z zewnętrznych źródeł zasilania dzięki integracji z urządzeniem PWS 3.3 genX.

WZORCE KONTROLNE

Oferujemy kompleksową i innowacyjną gamę jedno- oraz trójfazowych wzorców kontrolnych MTE, dostępnych w klasach dokładności od 0.2 do 0.005.

Urządzenia te zostały zaprojektowane z myślą o szerokim spektrum zastosowań metrologicznych. Idealnie sprawdzają się zarówno w ogólnych testach laboratoryjnych, jak i podczas precyzyjnego sprawdzania liczników energii elektrycznej oraz weryfikacji poprawności instalacji bezpośrednio u klienta (on-site).

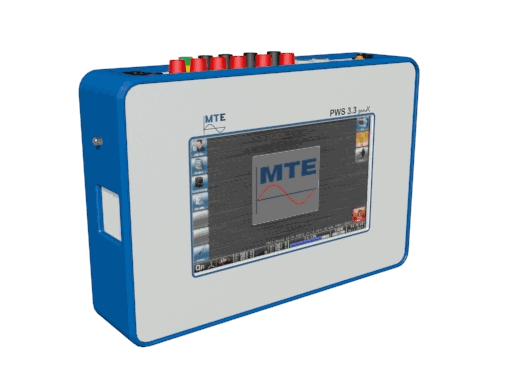

                PWS 3.3 genX

PWS 3.3 genX stanowi połączenie przenośnego wzorca kontrolnego klasy 0.05 oraz analizatora jakości energii zgodnego z normą IEC 61000-4-30 Klasa A. Urządzenie wyposażone jest w 4 kanały napięciowe (U1, U2, U3, UN, UPE) oraz 4 kanały prądowe, umożliwiające pomiar bezpośredni (I1, I2, I3) oraz pomiar prądu w przewodzie neutralnym i ochronnym (IN / IPE) za pomocą kleszczy prądowych.

Modułowa architektura przyrządu pozwala na rozszerzenie zakresu bezpośredniego pomiaru prądu z 12 A do 120 A. Zastosowanie opcjonalnego modułu akumulatorowego gwarantuje podtrzymanie pracy urządzenia w przypadku wystąpienia przerw w napięciu zasilającym.

Dane techniczne:

Zastosowanie i funkcjonalność:

• Analiza jakości energii: Kompleksowa diagnostyka parametrów sieci zgodnie z Klasą A.
• Rozszerzalność: Możliwość dostosowania zakresów prądowych (do 120 A) dzięki modułowej budowie.
• Diagnostyka instalacji: Jednoczesny monitoring kanałów napięciowych i prądowych, w tym prądów upływu i neutralnych.
• Niezależność zasilania: Opcjonalne zasilanie akumulatorowe dla zapewnienia ciągłości pomiarów w trudnych warunkach sieciowych.

CheckMeter 2.3 genX

CheckMeter 2.3 genX to trójfazowy, przenośny wzorzec kontrolny klasy 0.2, przeznaczony do weryfikacji liczników energii elektrycznej bezpośrednio w miejscu ich instalacji (on-site). Urządzenie pozwala na precyzyjne testowanie zarówno liczników jedno-, jak i trójfazowych.

NOWOŚĆ: W przypadku zastosowań ograniczonych wyłącznie do układów jednofazowych, przyrząd może zostać skonfigurowany z dedykowanym jednofazowym interfejsem użytkownika oraz kleszczami prądowymi 120 A, co znacząco upraszcza codzienną obsługę.

Dane techniczne:

Zastosowanie i funkcjonalność:

• Testowanie on-site: Szybka i dokładna weryfikacja liczników w terenie bez konieczności ich demontażu.
• Elastyczność zasilania: Szeroki zakres napięcia zasilającego z wysokim stopniem ochrony (do 500 VAC).
• Kompaktowa budowa: Niska waga (1,1 kg) oraz gumowa obudowa ochronna zapewniają wygodę i bezpieczeństwo w trudnych warunkach pracy.
• Opcjonalna konfiguracja jednofazowa: Możliwość optymalizacji urządzenia pod kątem specyficznych potrzeb pomiarowych (układy 1-fazowe, prądy do 120 A).

PWS 2.3 genX

PWS 2.3 genX to trójfazowy, przenośny wzorzec kontrolny klasy 0.1, przeznaczony do weryfikacji jedno- oraz trójfazowych liczników energii elektrycznej bezpośrednio w miejscu ich instalacji (on-site). Przyrząd umożliwia nie tylko sprawdzenie samej dokładności licznika, ale także pełną kontrolę parametrów instalacji oraz powiązanych z nią obwodów pomiarowych.

Dane techniczne:

Zastosowanie i funkcjonalność:

• Precyzyjne wzorcowanie on-site: Wysoka klasa dokładności (0.1) pozwala na rzetelną ocenę liczników energii w terenie.
• Diagnostyka obwodów: Funkcja sprawdzania parametrów całej instalacji pomiarowej, co pozwala na wykrycie błędów w połączeniach lub nieprawidłowości w obwodach wtórnych.
• Elastyczność zasilania: Możliwość pracy z zasilania pomocniczego, obwodu pomiarowego lub zewnętrznego źródła 12 V DC.
• Mobilność: Kompaktowa konstrukcja i niska waga (1,5 kg) czynią go optymalnym rozwiązaniem do intensywnych prac kontrolnych w terenie.
