Model TR-MARK III 250V stanowi wariant przyrządu TR-MARK III, charakteryzujący się rozszerzonym zakresem napięcia pomiarowego do 250V. Przyrząd TR-MARK III wprowadza innowacyjne funkcjonalności oraz podwyższoną precyzję, co pozycjonuje go jako zaawansowany system pomiarowy. Wyposażenie w kolorowy, podświetlany wyświetlacz LCD z interfejsem dotykowym podnosi ergonomię i komfort użytkowania. Dwa porty USB umożliwiają archiwizację danych pomiarowych na nośnikach zewnętrznych, upraszczają transfer wyników do komputerów PC oraz umożliwiają wczytywanie danych znamionowych i wyników z wcześniejszych pomiarów.
W przypadku standardowych transformatorów mocy, napięcie pomiarowe 100V jest zazwyczaj wystarczające. Niemniej jednak, gdy zachodzi konieczność zastosowania wyższego napięcia, zalecany jest wybór wersji TR-MARK III 250V (opcja TRO250), oferującej rozszerzony zakres pomiarowy do 250V. Funkcjonalność, obsługa oraz specyfikacja techniczna pozostają identyczne z modelem TR-MARK III, a jedyną różnicą jest szerszy zakres pomiaru przekładni przy napięciu probierczym 250V.
Cechy szczególne
Metody Pomiarowe:
Pomiary transformatorów mocy, przekładników napięciowych (PN) i przekładników prądowych (PP).
Pomiar przekładni zwojów, prądu magnesującego, przesunięcia fazowego i błędu przekładni.
Dodatkowe Funkcje:
Łatwe, jednorazowe podłączenie do transformatora.
Automatyczne sterowanie zaczepami komutatora i zewnętrzne złącze przełącznika testowego do ręcznej zmiany zaczepów.
Obciążenie obiektu testowego < 0.05 VA.
Automatyczna identyfikacja grupy wektorowej.
Automatyczny zakres napiecia pomiarowego.
Automatyczna identyfikacja aktualnej pozycji zaczepu.
Opcjonalne zewnętrzne źródło T-REX do generowania trójfazowej czystej sinusoidy dla specjalistycznych pomiarów.
Interfejs Użytkownika i Zarządzanie Danymi:
Przyjazny interfejs użytkownika.
Wymiana danych poprzez pamięć USB, kabel szeregowy i kabel USB.
Bezpłatne oprogramowanie T-Base Pro do wymiany danych, zarządzania profilami i szablonami oraz generowania raportów.
Generowanie raportów w różnych formatach.
Pełne zdalne sterowanie za pomocą oprogramowania PC T-Base Pro (opcjonalne).
Bezpłatny zestaw komend do zdalnego sterowania instrumentem.
Trwałość i Wsparcie:
Rozbudowany, inteligentny system zabezpieczeń o dużej wytrzymałości.
Wyjątkowo wytrzymała konstrukcja (odporna na upadek z wysokości 1 metra).
Aktualizacja oprogramowania i firmware'u.
Wsparcie techniczne Raytech.
2-letnia standardowa gwarancja.
Specyfikacja
Napięcia testu: wybierane przez użytkownika: 250V, 100V, 40V, 10V oraz 1V AC
Maksymalny prąd testu: 1A
Wyświetlacz: kolorowy LCD, 5,7", z podświetleniem i ekranem dotykowym
Panel czołowy: uszczelniony, anodowany
Interfejsy: USB 1.1 (1 x Host / 1 x Device) oraz 9 stykowy szeregowy RS232
Pojemność pamięci wewnętrznej: 10 000 wyników pomiarów
Temperatura:
Pracy: –10°C ÷ 60 °C
Magazynowania: –20°C to 70°C
Wymiary i waga: L: 470 mm W: 371 mm H: 190 mm; 9.5 kg
Jednofazowy miernik przekładni transformatorów TR-1 firmy Raytech to wytrzymałe i niezawodne, w pełni automatyczne urządzenie pomiarowe. Charakteryzuje się wysoką dokładnością pomiarową i umożliwia badanie przekładni w zakresie do 4000:1.
Konstrukcyjnie bazuje na sprawdzonej architekturze popularnego, automatycznego trójfazowego miernika przekładni Raytech TR-Mark III.
Model TR-1P to precyzyjny, w pełni zautomatyzowany system pomiarowy, sterowany mikroprocesorowo, przeznaczony do pomiaru współczynnika przekładni transformatorów jednofazowych. Został zaprojektowany z myślą o zapewnieniu dokładności pomiarów na poziomie laboratoryjnym w warunkach polowych.
Jest to lekkie urządzenie, w całości zamknięte w solidnej, wodoszczelnej obudowie, co zapewnia jego mobilność i ochronę w trudnych warunkach eksploatacyjnych.
Urządzenie nie wymaga żadnych czynności konserwacyjnych ani kalibracji (brak elementów regulacyjnych). Taka bezobsługowość została osiągnięta dzięki zastosowaniu w jego konstrukcji komponentów o wysokiej precyzji.
Zaawansowany system zabezpieczeń po włączeniu zasilania inicjuje procedurę autokalibracji oraz sekwencję diagnostyki obwodów wewnętrznych. W przypadku wykrycia jakichkolwiek nieprawidłowości w fazie inicjalizacji lub podczas pracy, operator jest natychmiast informowany. System w sposób ciągły monitoruje stan badanego transformatora. TR-1 potrafi nawet wykryć zwarte uzwojenia i przerwać test, chroniąc przy tym sam przyrząd przed uszkodzeniem. Funkcja ta jest szczególnie istotna w sytuacjach przypadkowego odłączenia przewodów pomiarowych od transformatora podczas pomiaru pod napięciem. To, między innymi, jest powodem oferowania przez Raytech 2-letniej gwarancji na urządzenie
Cechy
Metody Pomiarowe
Pomiary transformatorów mocy, przekładników napięciowych (PN) i przekładników prądowych (PP).
Pomiar przekładni zwojów i prądu magnesującego.
Test odwrócenia polaryzacji.
Test ciągłości obwodu.
Dodatkowe Funkcje
Przyrząd zasilany akumulatorem.
Test prądem do 1A do badania przekładników prądowych.
Możliwość ładowania z sieci lub opcjonalnie z adaptera samochodowego.
Interfejs Użytkownika i Zarządzanie Danymi
Intuicyjny interfejs użytkownika.
Możliwość wykonania ponad 1000 pomiarów na jednym ładowaniu.
Trwałość i Wsparcie
Inteligentny system zabezpieczeń.
Wyjątkowo wytrzymała konstrukcja (odporna na upadek z wysokości 1 metra).
Trójfazowe źródło zasilania T-Rex stanowi opcjonalne wyposażenie dedykowane trójfazowym miernikom przekładni firmy Raytech, takim jak model TR-MARK III. Jego konstrukcja umożliwia inżynierom analizę zależności fazowych oraz rzeczywistych współczynników transformacji uzwojeń transformatorów poprzez aplikację trójfazowego napięcia zasilającego.
System pomiarowy, działając w synergii z trójfazowym miernikiem przekładni Raytech, z wysoką precyzją określa przekładnie oraz relacje kątowe między poszczególnymi fazami transformatora w warunkach jednoczesnego zasilania wszystkich trzech faz. Taka metoda pomiarowa, przeprowadzana "w warunkach zbliżonych do eksploatacyjnych", zapewnia dogłębne zrozumienie zachowania transformatora w trójfazowym układzie elektroenergetycznym.
T-Rex jest szczególnie użyteczny przy badaniu transformatorów:
Zależności fazowe inne niż krotność 30°
Uzwojenia podłączone w zygzak
Przesunięty punkt neutralny
Podejrzenie pęknięcia, uszkodzenia lub rozwarstwienia rdzenia
T-Rex jest umieszczony w oddzielnej żółtej obudowie i dostarczany z kompletem przewodów do podłączenia do trójfazowych mierników przekładni TR-MARK III.
Cechy szczególne
Na wyjściu czyste trójfazowe przebiegi sinusoidalne
ST105 to etalon kalibracyjny zawierający zestaw standardowych przekładni. Wykorzystywany jest do wzorcowania wszelkich systemów pomiarowych przeznaczonych do wyznaczania współczynnika przekładni. Wzorzec ten charakteryzuje się lekką konstrukcją i jest zabezpieczony solidną, wodoszczelną obudową.
Cechy szczególne
Solidna, lekka i wodoszczelna obudowa
Standardowe wartości wzorcowych przekładni do kalibrowania mierników przekładni
Model TR-MARK III R 250V jest tym samym przyrządem co TR-MARK III R, ale posiada zwiększony zakres napięcia pomiarowego do 250V. Przyrząd TR-MARK III oferuje nowe możliwości oraz zwiększoną dokładność co czyni z niego doskonały system pomiarowy. Kolorowy wyświetlacz LCD z podświetleniem i ekranem dotykowym zwiększają poręczność i komfort użytkownika. Dwa interfejsy USB umożliwiają gromadzenie wyników na zewnętrznych pamięciach oraz ułatwiają przenoszenie wyników do komputerów osobistych oraz przesyłanie lub import danych z tabliczki znamionowej z wcześniejszych pomiarów.
Dla większości transformatorów mocy wystarczy napięcie pomiarowe 100V. Jeżeli jednak wymagane jest wyższe napięcie, wtedy należy wybrać wersję przyrządu TR-MARK III R 250V (opcja TRO250), który posiada rozszerzony zakres pomiarowy do 250V. Funkcje, obsługa i specyfikacja przyrządu są takie same, jak modelu TR-MARK III R, jedyną różnicą jest szerszy zakres pomiaru przekładni przy napięciu pomiarowym 250V.
Cechy szczególne
Metody Pomiarowe:
Pomiary transformatorów mocy, przekładników napięciowych (PN) i przekładników prądowych (PP).
Pomiar przekładni zwojów, prądu magnesującego, przesunięcia fazowego i błędu przekładni.
Dodatkowe Funkcje:
Łatwe, jednorazowe podłączenie do transformatora.
Automatyczne sterowanie zaczepami komutatora i zewnętrzne złącze przełącznika testowego do ręcznej zmiany zaczepów.
Obciążenie obiektu testowego < 0.05 VA.
Automatyczna identyfikacja grupy wektorowej.
Automatyczny zakres napiecia pomiarowego.
Automatyczna identyfikacja aktualnej pozycji zaczepu.
Opcjonalne zewnętrzne źródło T-REX do generowania trójfazowej czystej sinusoidy dla specjalistycznych pomiarów.
Interfejs Użytkownika i Zarządzanie Danymi:
Przyjazny interfejs użytkownika.
Wymiana danych poprzez pamięć USB, kabel szeregowy i kabel USB.
Bezpłatne oprogramowanie T-Base Pro do wymiany danych, zarządzania profilami i szablonami oraz generowania raportów.
Generowanie raportów w różnych formatach.
Pełne zdalne sterowanie za pomocą oprogramowania PC T-Base Pro (opcjonalne).
Bezpłatny zestaw komend do zdalnego sterowania instrumentem.
Trwałość i Wsparcie:
Rozbudowany, inteligentny system zabezpieczeń o dużej wytrzymałości.
Wyjątkowo wytrzymała konstrukcja (odporna na upadek z wysokości 1 metra).
Aktualizacja oprogramowania i firmware'u.
Wsparcie techniczne Raytech.
2-letnia standardowa gwarancja.
Specyfikacja
Maksymalny prąd testu: 1A
Wyświetlacz: kolorowy LCD, 5,7", z podświetleniem i ekranem dotykowym
Panel czołowy: uszczelniony, anodowany
Interfejsy: USB 1.1 (3 x Host / 1 x Device) oraz 9 stykowy szeregowy RS232
Pojemność pamięci wewnętrznej: 10 000 wyników pomiarów
Temperatura:
Pracy: –10°C ÷ 60 °C
Magazynowania: –20°C to 70°C
Wymiary i waga: L: 490 mm W: 436 mm H: 177 mm, jednostki Rack: 4U; 7,8 kg

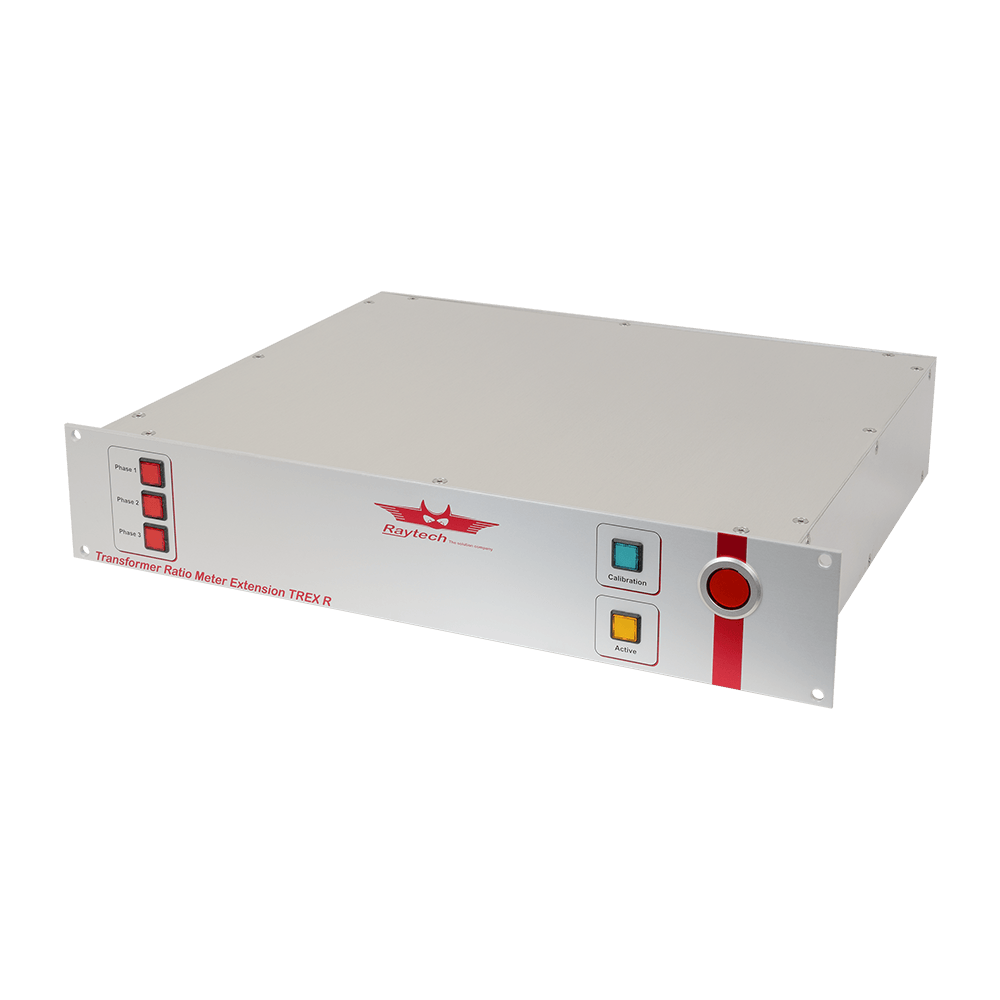

3-fazowy zasilacz do mierników przekładni, wersja do zabudowy
Całkowicie automatyczny
Pomiar wektorów dla 3 faz
Wersja do zabudowy w szafie "RACK 19''
Trójfazowe źródło zasilania T-Rex R stanowi opcjonalne uzupełnienie oferty trójfazowych mierników przekładni firmy Raytech, w tym modelu TR-MARK III R. Jego konstrukcja dedykowana jest inżynierom, umożliwiając im analizę relacji fazowych oraz rzeczywistych współczynników transformacji uzwojeń transformatorów poprzez aplikację trójfazowego napięcia zasilającego.
Układ pomiarowy, współdziałając z trójfazowym miernikiem przekładni Raytech, z wysoką dokładnością określa zarówno wartości przekładni, jak i kątowe zależności między poszczególnymi fazami transformatora w warunkach jednoczesnego zasilania wszystkich trzech faz. Taka metoda pomiarowa, realizowana w warunkach zbliżonych do rzeczywistej pracy, przyczynia się do lepszego zrozumienia charakterystyki transformatora w trójfazowym systemie elektroenergetycznym.
T-Rex jest szczególnie użyteczny przy badaniu transformatorów:
Zależności fazowe inne niż krotność 30°
Uzwojenia podłączone w zygzak
Przesunięty punkt neutralny
Podejrzenie pęknięcia, uszkodzenia lub rozwarstwienia rdzenia
T-Rex R jest umieszczony w oddzielnej obudowie i dostarczany z kompletem przewodów do podłączenia do trójfazowych mierników przekładni TR-MARK III R.
Cechy szczególne
Na wyjściu czyste trójfazowe przebiegi sinusoidalne
